Balboa Vezérlőpanel TP500 - 57238-01
Kód: 57238-01Kapcsolódó termékek
Termék részletes leírása
Balboa TP500 57238-01 – alappanel grafikus fólia nélkül
Balboa TP500 57238-01 egy hatgombos felső vezérlőpanel, amelyet a modern Balboa BP szériás vezérlőegységekhez terveztek. A panel lehetővé teszi a hőmérséklet beállítását, a menü böngészését, valamint a fő masszázspumpa, a világítás és az Aux kiegészítő eszköz vezérlését.
A TP500 vezérlőpanel leírása
A Balboa TP500 egy modern gombos vezérlőpanel, amely a Balboa BP vezérlőplatformhoz készült. Egyszerű mindennapi kezelést és hozzeférést biztosít a jakuzzi bővített beállításaihoz.
A panel hat vezérlőgombbal rendelkezik: hőmérséklet növelése, hőmérséklet csökkentése, Menu, Jets, Light és Aux. Az Aux gomb pontos jelentése a vezérlőegység konfigurációjától függ, és például egy második szivattyút vagy egy fúvókát (blower) vezérelhet.
Gombok funkciói
Alapvető vezérlés
- Temperature Up: a kívánt hőmérséklet növelése,
- Temperature Down: a kívánt hőmérséklet csökkentése,
- Jets: a fő masszázspumpa vezérlése,
- Light: a világítás fel- és lekapcsolása.
Bővített funkciók
- Menu: belépés a beállításokba és navigáció a funkciók között,
- Aux: második szivattyú, fúvóka vagy egyéb konfigurált kimenet,
- szűrési ciklusok beállítása,
- üzemeltetési és hőmérsékleti módok kiválasztása,
- szerviz- és diagnosztikai üzenetek megjelenítése.
Technikai paraméterek
| Gyártó | Balboa Water Group |
|---|---|
| Modell | TP500 |
| Cikkszám | 57238-01 / 57238 |
| Újabb megjelölés | G8450 |
| Terméktípus | Felső vezérlő panel grafikus fólia nélkül |
| Terméksorozat | Balboa TP |
| Gombok száma | 6 |
| Gombok | Temperature Up / Temperature Down / Menu / Jets / Light / Aux |

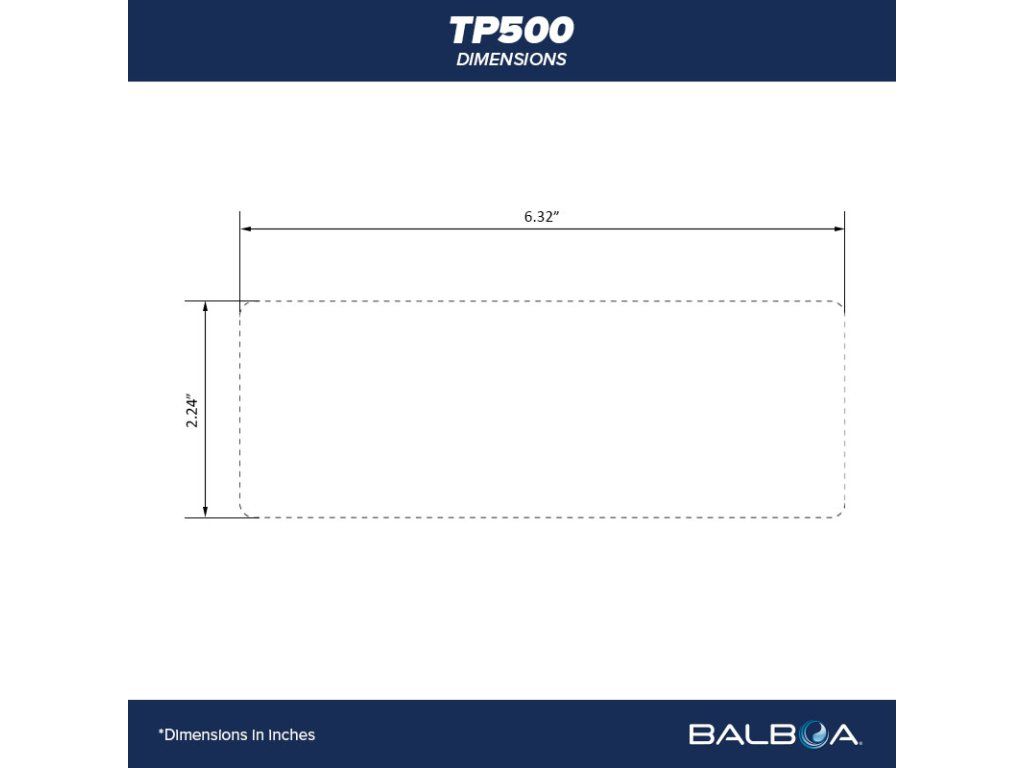

| Panel méretei | 160 × 57 mm |
| Beépítési kivágás | Körülbelül 147 × 42 mm |
| Kabelhosszág | Körülbelül 170 cm |
| Csatlakozó típusa | Mate-N-Lok, műanyag 4 tűs csatlakozó |
| Kabel a csomag tartalma | Igen |
| Grafikus borítás | Nem tartozik a csomaghoz |
| Teljes készlet borítékkal | Balboa 57237 |
| Garancia | 2 év |
Kompatibilis vezérlőegységek
Különbség a 57238, G8450 és 57237 között
| 57238 / 57238-01 | A TP500 panel alap elektronikai egysége öntapadós borítás nélkül |
|---|---|
| G8450 | A borítás nélküli alap cserepanel újabb megjelölése |
| 57237 | Teljes TP500 panel a hozzá tartozó grafikus borítással |
| Külön borítás | A kívánt funkcióelrendezéstől függően rendelhető |
| Kicserélhetőség | A vezérlőegység, a csatlakozó és az Aux funkció ellenőrzése után |
TP500 és TP500S panel
A TP500 és a TP500S nem automatikusan megegyező termékek. Szerkezetben, gombelrendezésben, méretben vagy a hozzájuk tartozó borításban eltérhetnek.
- a régi panel pontos száma szerint rendeljen,
- hasonítsa össze a méreteket és a beépítési kivágást,
- ellenőrizze a csatlakozót és a kábel hosszát,
- ellenőrizze a gombok számát és feliratait,
- ne válasszon pótkészletet csak a hasonló név alapján.
A megfelelő pótalkatrész ellenőrzése
Nem biztos a kompatibilitásban?
Kérjük, küldje el nekünk az eredeti panel első oldalának, a hátlapjának, a csatlakozónak és a vezérlőegység gyártási címkéjének fotóját.
A pontos ellenőrzéshez szükségünk van a panel cikkszámára, az egység modelljére, a szivattyúk számára, a légfúvó jelenlétére és az Aux gomb kívánt funkciójára.
Szerelés és biztonság
- A csere előtt teljesen kapcsolja le a jakuzzit az elektromos hálózatról.
- Az eredeti panelt úgy távolítsa el, hogy ne sérítse az akril felületet.
- Távolítsa el a régi ragasztót és a tömítésmaradékokat.
- A beépítési felületnek tisztának, száraznak és zsírmentesnek kell lennie.
- A felragasztás előtt ellenőrizze a panel és a grafika irányát.
- A panelt és a grafikát megfelelően szigetelje a víz behatása ellen.
- A kábelt ne törje, ne feszítse és ne szorítsa be.
- A csatlakozót csak a megfelelő irányban csatlakoztassa.
- A telepítés után tesztelje mind a hat gombot.
- A szerelést javasoltan szakképzett szerviztechnikusnak bízza.
Gyakori kérdések
Van a 57238-01 panelnél önragadó grafika?
Nem. Ez a termék egy alap panel, grafikai fóliával való ellátás nélkül.
Mi a különbség a 57238 és az 57237 között?
Az 57238 egy grafika nélküli panel, míg az 57237 a teljes kivitelt jelenti a megfelelő grafikával.
Mi a G8450?
A G8450 a TP500 alap panel újabb megjelölése, amely helyettesíti az 57238-as számot.
Hány gombja van a TP500-nak?
Hat: Temperature Up, Temperature Down, Menu, Jets, Light és Aux.
Mit vezérli az Aux gomb?
A konfigurációtól függően egy második szivattyút, a légfúvót vagy egy egyéb támogatott kimenetet vezérelheti.
Kompatibilis a BP6013G1 rendszerrel?
Igen, a BP6013G1 a gyakran felsorolt kompatibilis egységek közé tartozik.
Kompatibilis a BP2100G1 rendszerrel?
Igen, amennyiben a berendezés konfigurációja és a vezérlőegység szoftvere megegyezik.
Kompatibilis a BP200G1-lel?
Igen.
Csatlakoztatható a panel GS vagy GL egységhez?
Alapvetően nem. A GS és GL rendszerek más panelsorozatot és eltérő kommunikációt használnak.
Milyen csatlakozót használ a panel?
Plasztik négy tűs Mate-N-Lok csatlakozó.
A kábel része a csomag tartalmánya?
Igen, a panelhez tartoz egy kb. 170 cm hosszú csatlakozókabel.
Mekkora beépítési nyílás szükséges?
Körülbelül 147 × 42 mm.
Használható a TP500 helyett a TP500S?
Nem automatikusan. Szükséges a termékszám, a méretek, a kivágás, a csatlakozó és a gombok elrendezésének összehામlítása.
Működik a panel fólia nélkül?
Elektronikailag működhet, de a megfelelő grafikai fólia nélküli használatot nem javasoljuk a gombok jelölése, a tömítés és a felületvédelem miatt.
Kiegészítő paraméterek
| Kategória: | TP / SpaTouch panelek |
|---|---|
| EAN vonalkód: | 57237-01 |
| Výrobce: | Balboa Water Group |
| Vezérlőpanel: | Gombos |
| Model: | Balboa TP500 |
| Je kabel součástí balení?: | Ano |
| Rozměry: | 160 x 57 mm |
| Počet tlačítek: | 6 |
| Tlačítka: | Warm, Cool / Up, Down, Menu, Jets, Light, Aux |
| Kód produktu: | 57237 |
